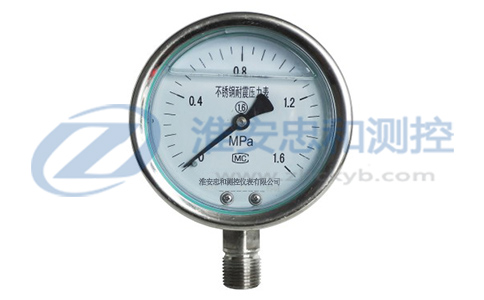

耐震壓力表



     YN系列耐震壓力表在表殼內灌充阻尼油(硅油、甘油)和配置緩沖裝置等措施來確保穩定測量系統的工作壓力的，耐震壓力表具有良好的耐震性能，通常適用于被測量介質的壓力有強烈的脈沖變化或者壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場合對封閉系統的氣體或者液體的壓力的測量。耐震壓力表根據現場使用環境和介質的不同可分為：普通耐震壓力表和不銹鋼耐震壓力表；而在測量具有易結晶或者含有顆類狀的介質時應選用不銹鋼隔膜耐震壓力表。通常振動振幅不大的情況就可以選擇我們常規的一體型的耐震壓力表產品，而現場振動振幅較大的場合則需要我們要選擇分體式隔膜耐震壓力表產品來適應強振動場合。耐震壓力表適用于機械、化工、冶金、礦山、電力生產等工業部門的壓力檢測。
耐震壓力表選型：

耐震壓力表	-	□表盤直徑	□材質要求	□功能	□功能	□功能
YN YTN	-	40-表盤直徑為40mm 50-表盤直徑為50mm 60-表盤直徑為60mm 100-表盤直徑為100mm 150-表盤直徑為150mm 200-表盤直徑為200mm	空白為普通材質 B-材質304 BF-接液材質316	空白為徑向 Z 軸向	T帶邊	Q前邊

耐震壓力表主要技術參數

產品型號	YN-40B  YN-40BF  YN-50B  YN-50BF	YN-60  YN-60B YN-60BF	YN-100 YN-100B YN-100BF	YN-150  YN-150B YN-150BF	YN-200B YN-200BF
公稱直徑	Ф40  Ф50	Ф60	Ф100	Ф150	Ф200
接頭螺紋	M10*1或訂制G ZG等螺紋尺寸	M14×1.5或訂制G1/4 ZG1/4等螺紋尺寸	M20×1.5或訂制G ZG等螺紋尺寸
精度等級（%）	2.5	2.5	1.0；1.5；1.6
測量范圍（MPa)	0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4； 0～6；	-0.1~0；-0.1~0.06；-0.1~0.15；-0.1~0.3；-0.1~0.5；-0.1~0.9；-0.1~1.5；-0.1~2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60；0～100；
耐振等級	V.H.4
使用環境溫度	表內充甘油5~55℃；表內充硅油-25～55℃
